QSFP-DD高速光模塊技術解析：算力時代高速互聯核心載體

隨著人工智能大模型迭代落地、超算算力集群擴容、云計算全域普及與5G/6G通信技術持續演進，全球互聯網與數據中心流量呈現爆炸式增長，算力網絡正式進入超高速互聯時代。傳統QSFP28封裝的200G、400G光模塊，受限于通道數量、封裝尺寸、傳輸速率和端口密度，已經無法滿足AI訓練集群、大規模數據中心互聯、高端骨干網超低時延、超大帶寬的組網需求。在此產業變革背景下，QSFP-DD（Quad Small Form-factor Pluggable Double Density，雙密度四通道小型可插拔）高速光模塊應運而生。作為新一代高速光電封裝標準，QSFP-DD憑借顛覆性的雙密度封裝設計、翻倍的傳輸速率、極強的設備兼容性和穩定的高速傳輸性能，成為800G規模商用、1.6T技術迭代的核心主流方案，是當前算力數據中心、骨干通信網絡、高端工業專網的核心底層硬件，全面支撐數字基礎設施的高速升級與迭代。

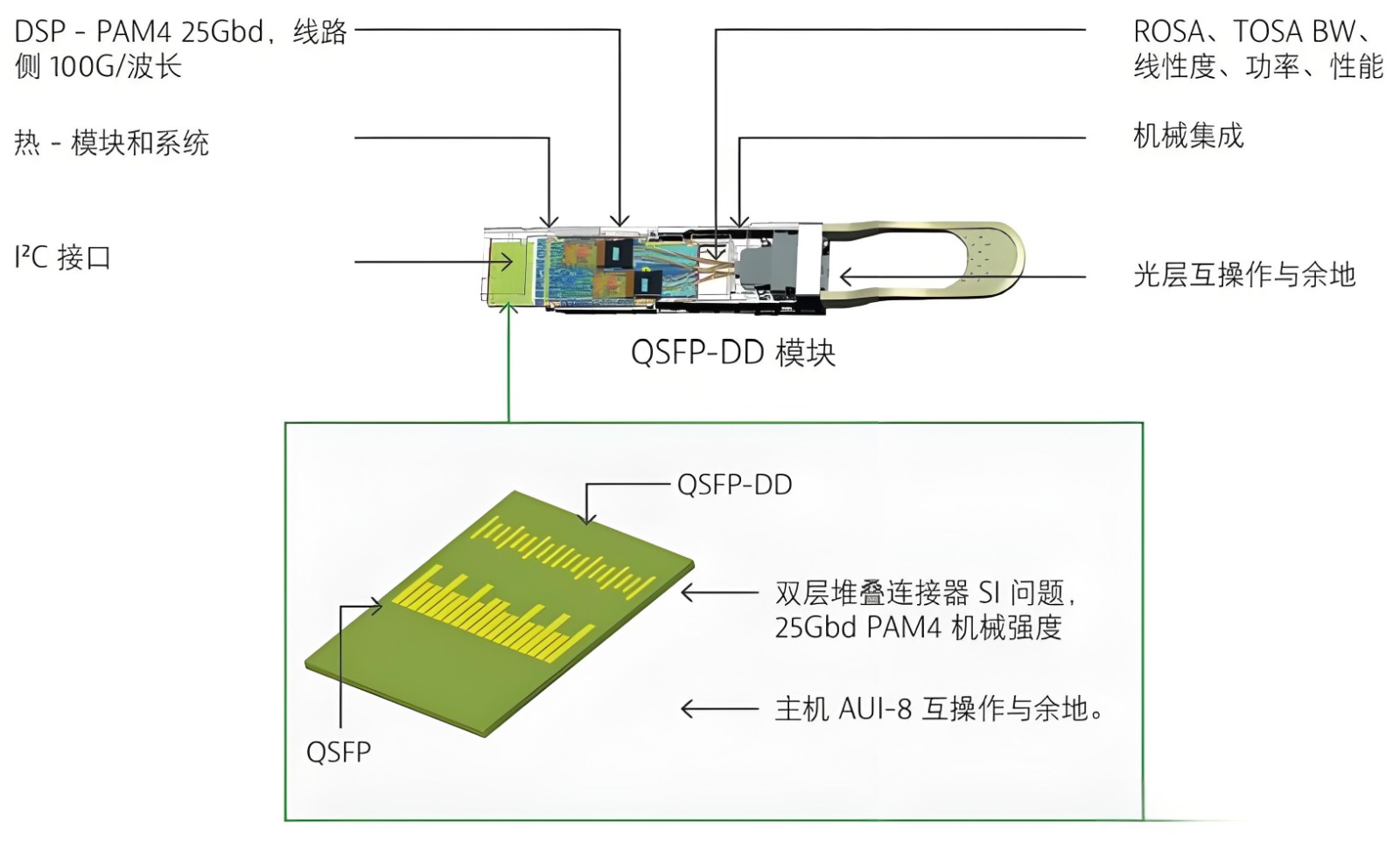

QSFP-DD封裝架構

封裝形態是QSFP-DD最核心的創新優勢，也是其能夠快速替代傳統光模塊、實現規模化普及的關鍵。QSFP-DD在設計上完全沿用了經典QSFP系列的外觀尺寸、插拔結構和安裝間距，做到了外形無改動、硬件可兼容、密度大升級，完美解決了高速網絡升級中設備替換成本高、機柜改造難度大的行業痛點。

相較于傳統QSFP28封裝僅支持4路高速信號通道，QSFP-DD采用全新雙密度架構，將內部高速電氣通道與光路通道翻倍，升級為8路獨立并行傳輸通道，在不增加模塊體積、不占用額外機柜空間的前提下，實現端口帶寬翻倍提升。同時，模塊引腳定義經過標準化優化，保留了原有QSFP的基礎電氣接口，實現向下全兼容，可直接在現有QSFP接口交換機、路由器、防火墻等網絡設備上混合部署QSFP、QSFP28、QSFP-DD各類模塊，無需更換整機設備、無需重新布線、無需改造機柜結構，支持網絡從400G到800G、1.6T的平滑過渡升級，極大降低了數據中心和通信機房的迭代改造成本。

在內部集成設計上，QSFP-DD采用一體化精密封裝結構，將光電轉換芯片、高速驅動芯片、TOSA/ROSA光器件、信號均衡電路、溫控檢測模塊和散熱結構高度集成，相比傳統分立方案，結構更緊湊、抗干擾能力更強。標準化的插拔式設計支持熱插拔運維，設備運行過程中可直接插拔更換模塊，不影響整機網絡運行，大幅提升機房運維效率，適配數據中心7×24小時不間斷運行需求。

傳輸速率規格

依托8通道并行傳輸?shù)募軜?gòu)優勢，QSFP-DD構建了覆蓋中高速到超高速的完整速率體系，全面適配當下及未來數年的網絡帶寬需求，成為高速光互聯的通用型封裝標準。傳統QSFP28單端口最高支撐400G傳輸速率，而QSFP-DD徹底打破速率上限，單通道可支持100G、200G高速信號傳輸，通過多通道并行疊加，實現帶寬跨越式升級。

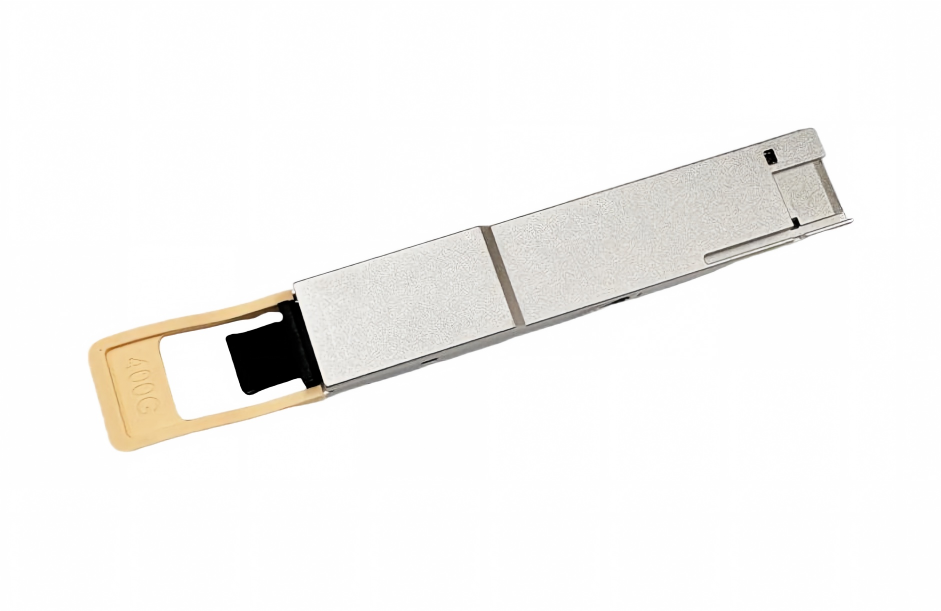

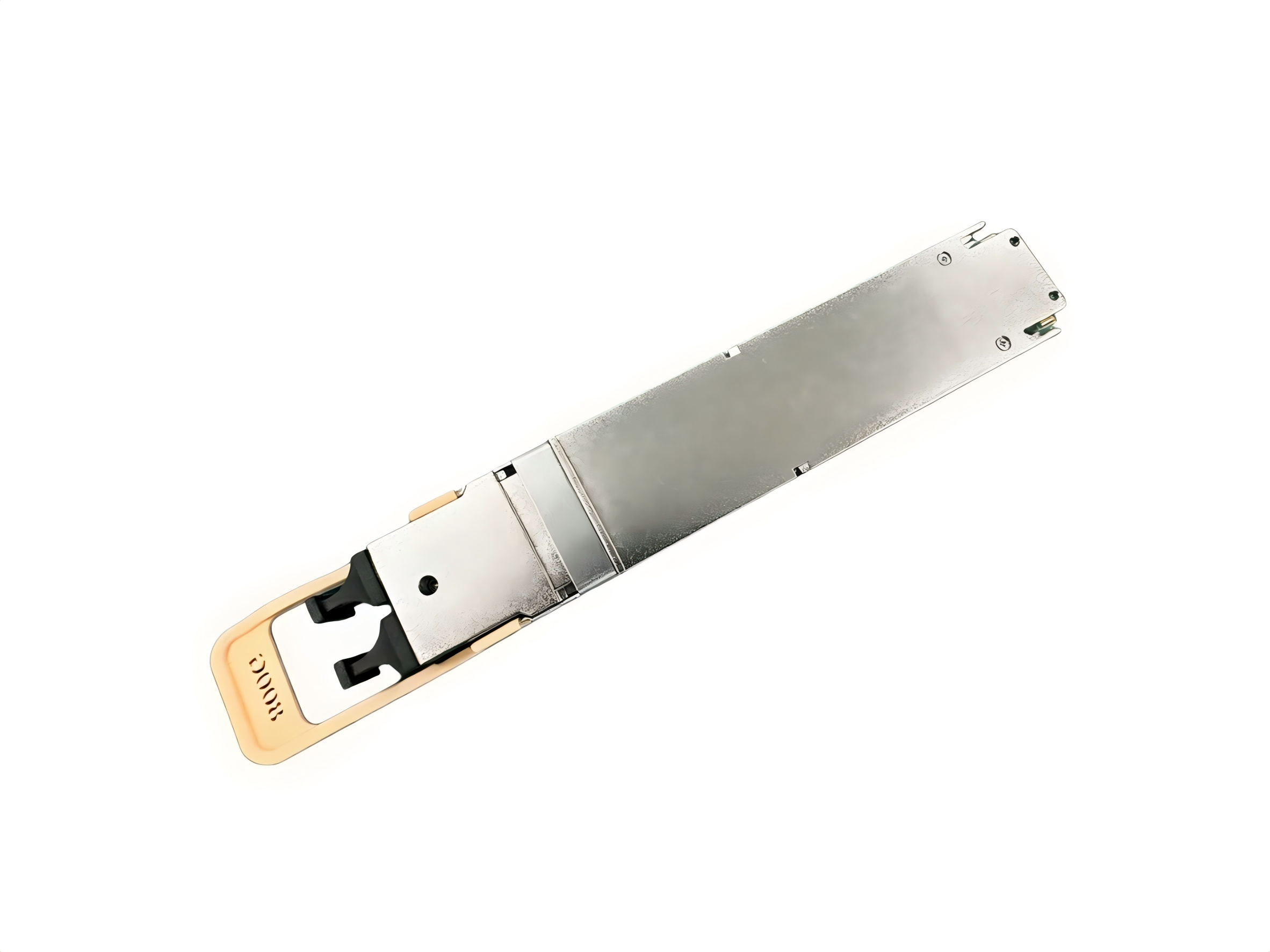

在商用落地規格中，QSFP-DD主流覆蓋400G、800G兩大核心品類。其中400G QSFP-DD可通過8×50G、4×100G兩種傳輸模式靈活適配場景，兼顧短距機房互聯與中距骨干傳輸，適配傳統400G網絡升級替換；800G QSFP-DD作為當前算力中心主力型號，采用8×100G全通道并行傳輸，單端口帶寬直接翻倍，是AI算力集群規模化部署的核心硬件。與此同時，行業前沿已完成1.6T QSFP-DD技術研發與預商用測試，通過單通道200G信號傳輸，實現8×200G超高速帶寬，為下一代超算中心、全域算力網絡提前完成技術儲備。

除了超高帶寬優勢，QSFP-DD速率適配性極強，可根據組網需求靈活匹配不同傳輸距離規格，包含SR4多模短距、DR4單模中距、FR4/LR4長距等品類，覆蓋數據中心院內互聯、機房DCI互聯、城域骨干網、省際干線傳輸?shù)热珗鼍埃嬲龑崿F(xiàn)一款封裝、全場景適配。

核心深度技術解析

QSFP-DD并非簡單的通道翻倍升級，而是在信號傳輸、抗干擾、散熱功耗、智能調控等多維度完成技術革新，從底層解決了高速傳輸易串擾、高損耗、高發熱、不穩定的技術難題。

首先是高速信號完整性優化技術。8通道并行傳輸極易出現通道串擾、信號衰減、時延偏差等問題，QSFP-DD采用高精度阻抗匹配PCB布線工藝，搭配對稱式光路布局設計，有效隔離各通道信號干擾，降低高速信號傳輸損耗。同時搭載自適應信號均衡、去抖動算法，可自動補償傳輸過程中的信號衰減和相位偏差，保障多通道信號同步穩定傳輸，大幅降低誤碼率，實現超長時間零丟包運行。

其次是低功耗光電集成技術。高速傳輸必然帶來功耗攀升，QSFP-DD采用新一代硅光芯片與低功耗DSP數字信號處理芯片，替代傳統高功耗分立器件，在提升傳輸速率的同時，大幅降低單位帶寬功耗。相比同速率的CFP、OSFP封裝模塊，QSFP-DD功耗降低20%以上，能夠有效降低數據中心整體PUE值，契合綠色算力、節能機房的建設標準。

再者是智能溫控與高效散熱技術。針對高速運算發熱量大的問題，模塊內置高精度溫度檢測芯片，搭配金屬一體化散熱腔體，實現快速導熱、均勻散熱。當模塊高負載運行升溫時，可通過智能調控機制優化工作狀態，避免過熱降速、卡頓宕機問題，保障全年全天候穩定運行，適配數據中心高強度、不間斷的業務運行場景。

最后是數字化智能運維技術。QSFP-DD模塊集成數字診斷監控功能，可實時監測模塊溫度、工作電壓、光功率、收發信號質量等核心數據，支持遠程告警、故障預判、狀態溯源，解決了傳統光模塊運維排查難、故障定位慢的問題，大幅提升大型機房的智能化運維水平。

總體而言，QSFP-DD通過封裝創新、速率升級、技術革新三大核心突破，解決了傳統光模塊帶寬不足、升級成本高、穩定性差、端口密度低的行業痛點。其兼容平滑迭代的部署優勢、全覆蓋的高速速率體系、穩定可靠的傳輸性能，使其成為800G時代的標桿產品，也是未來1.6T高速網絡的核心基礎。在全民算力時代，QSFP-DD高速光模塊將持續深耕高速互聯賽道，為各行各業數字化轉型、算力基礎設施升級提供堅實的底層保障。
