在 AI 大模型訓練、超算集群互聯與高密度數據中心場景中，高速光模塊是算力網絡的核心傳輸單元，而金手指作為光模塊與交換機、服務器主板的唯一物理電氣接口，堪稱高速互連的 “神經末梢”。從 100G 到 800G，AI 光模塊帶寬呈指數級增長，金手指的物理結構、材質工藝、引腳定義、兼容性與信號完整性設計，直接決定傳輸穩定性、誤碼率與集群運行效率。本文從物理結構、材質工藝、引腳功能、兼容性、高速信號設計及應用標準六大維度，全面科普 AI 光模塊金手指技術，全文約 1500 字。

金手指的構造與材質

金手指本質是光模塊 PCB 邊緣的鍍金導電觸點，物理結構直接適配封裝形態，AI 場景主流為QSFP28（100G） 與QSFP-DD（400G/800G） 兩類，結構差異顯著。

QSFP28 金手指采用單排直列結構，共 20 個有效觸點，觸點間距 1.27mm，模塊總長 72mm，寬 18.4mm、高 13.5mm，結構簡潔，適配 100G 中低速傳輸。QSFP-DD 面向 400G/800G 高密度需求，采用上下雙排（A/B 行交錯）高密度結構，共 76 個焊盤、44 個有效觸點，觸點間距縮小至 0.8mm，模塊長度增至 78.5mm（較 QSFP28 長 6.5mm），寬高與 QSFP28 一致，更小間距與更多觸點是超高速傳輸的物理前提，也對 PCB 布局精度提出嚴苛要求。

材質工藝上，兩類金手指均采用鎳鍍金（Ni/Au）復合鍍層，適配數據中心頻繁插拔、長期穩定運行需求。底層為鎳層，厚度 2~5μm，起到耐磨、抗氧化、增強附著力作用；表層為金層，厚度 0.05~0.1μm，具備優異導電性、極低接觸電阻，可有效避免氧化腐蝕，保障長期電氣連接可靠性。該材質兼顧導電性、耐磨性與抗氧化性，插拔壽命均≥500 次，適配 AI 集群高頻運維場景。

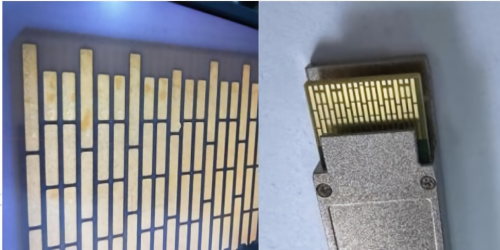

QSFP-DD金手指

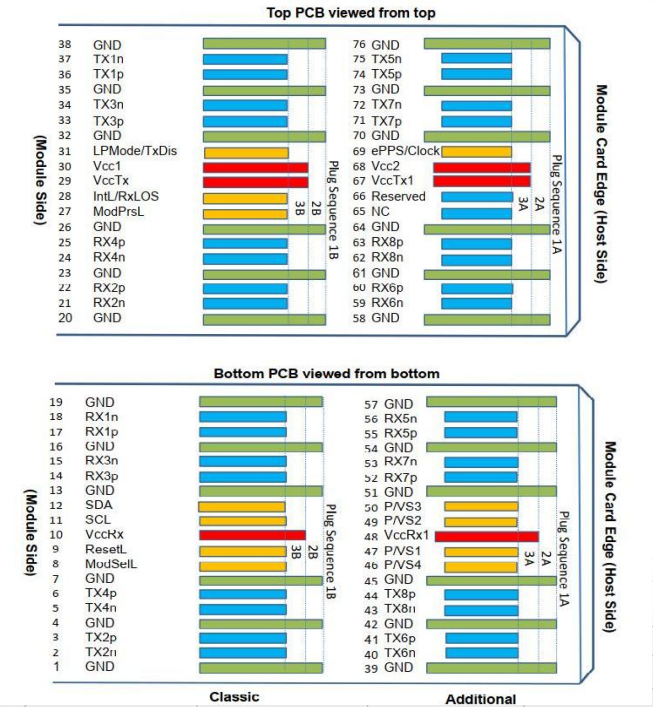

金手指每個腳都干啥？供電、傳信號、管監控

金手指引腳按功能分為電源引腳、高速信號引腳、接地引腳、管理控制引腳四大類，QSFP28 與 QSFP-DD 引腳定義兼容基礎功能，QSFP-DD 新增高速與管理引腳，適配 400G/800G 需求。

電源引腳負責模塊供電：QSFP28 采用 3.3V 單主供電（Vcc），最大電流 1.5A，功耗≤5.5W；QSFP-DD 升級為 3.3V 主供電（Vcc1，3A/10W），收發端獨立供電（VccTx/VccRx），總功耗≤10W，滿足高速芯片供電需求。

高速信號引腳為核心，負責數據傳輸：QSFP28 含 4 對差分收發引腳（Tx1-4/Rx1-4），4×25Gbps NRZ 編碼；QSFP-DD 擴展至 8 對差分收發引腳（Tx1-8/Rx1-8），支持 8×56Gbps PAM4（400G）、8×112Gbps PAM4（800G），每對差分引腳傳輸一路高速數據。

接地引腳（GND）保障信號穩定：QSFP28 GND 引腳數量少，信號隔離弱；QSFP-DD GND 占比約 40%，每 2-3 個信號引腳配 1 個 GND，形成 “信號 - 地” 交替布局，降低串擾與回流阻抗。

管理控制引腳實現運維監控：QSFP28 含 I2C（SCL/SDA）、在位檢測（ModPrsL）、接收丟失（RxLOS）、發射關閉（TxDis）；QSFP-DD 新增中斷（IntL）、低功耗模式（LPMode），可監控溫度、電壓、光功率，適配 AI 集群精細化管理。

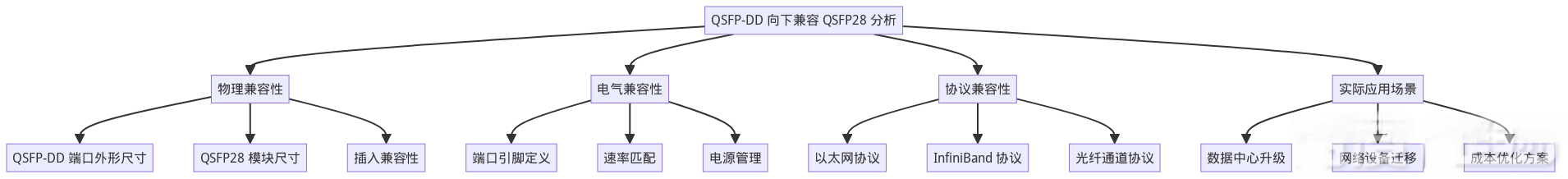

新舊模塊能混用嗎？向下兼容、升級省心

AI 數據中心面臨新舊設備共存、帶寬逐步升級的需求，金手指兼容性設計至關重要，核心為QSFP-DD 向下兼容 QSFP28。

物理兼容性：QSFP-DD 端口長度適配 78.5mm 模塊，可容納 72mm 的 QSFP28 模塊，觸點間距差異通過端口彈性接觸結構適配；但 QSFP28 端口長度不足，無法插入 QSFP-DD 模塊，強行插入易導致金手指彎折、端口燒毀，為運維核心禁忌。

電氣兼容性：QSFP-DD 端口內置自動識別電路，插入 QSFP28 模塊時，自動降級為 4 通道、100G 傳輸，供電與管理信號自適應匹配，無需額外配置，實現新舊設備平滑過渡，保護前期投資。

高速信號為啥不丟包？關鍵在這設計

AI 場景 56Gbps/112Gbps 超高速信號對噪聲、串擾、時序偏移極度敏感，金手指信號完整性設計是避免丟包、誤碼的關鍵。

阻抗控制：QSFP28 差分阻抗 100Ω±10%，單端 50Ω±10%；QSFP-DD 嚴格控制為 100Ω±5%，全程阻抗連續，避免信號反射。

串擾抑制：QSFP28 串擾≤-15dB@25Gbps；QSFP-DD 通過高密度 GND 隔離、上下層完整地屏蔽，串擾≤-25dB@56Gbps，大幅降低相鄰通道干擾。

時序控制：QSFP28 差分對內 skew≤10ps，通道間≤50ps；QSFP-DD 要求差分對內 skew≤5ps，通道間≤20ps，保障高速信號時序同步。

PCB 材料：QSFP28 適配 4-6 層常規 FR-4 PCB；QSFP-DD 需 10 層 2 階高速疊層，選用高 Tg FR-4 或低損耗 PCB 材料，降低信號傳輸損耗。

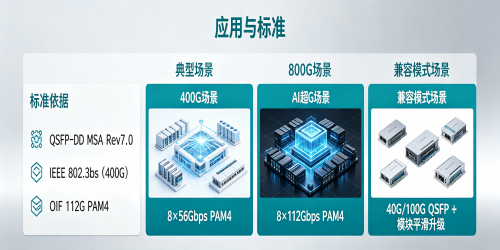

應用標準：規范統一，互聯互通

AI 光模塊金手指遵循國際與行業標準，保障不同廠商設備互聯互通，核心標準包括：

標準依據：QSFP-DD MSA Rev7.0、IEEE 802.3bs（400G）、OIF 112G PAM4。

典型場景：

400G：8×56Gbps PAM4，數據中心骨干 / 葉脊網絡

800G：8×112Gbps PAM4，AI / 超算高密度互連

兼容模式：40G/100G QSFP + 模塊平滑升級，保護投資

金手指雖為微小觸點，卻是 AI 高速光模塊的核心接口，其物理結構適配帶寬迭代，材質工藝保障長期穩定，引腳定義實現供電、信號、管理一體化，兼容性設計支撐新舊設備平滑升級，信號完整性設計筑牢高速傳輸根基，行業標準保障互聯互通。

隨著 AI 算力持續爆發，800G/1.6T 光模塊將逐步普及，金手指將向更高密度、更低損耗、更強屏蔽方向迭代。深入理解金手指技術，嚴格遵循設計規范與應用標準，才能構建高效、穩定、可升級的 AI 算力傳輸網絡，為 AI 產業發展提供堅實硬件支撐。
