在 AI 算力機房、大型數據中心高密度布線場景里，MPO（Multi-fiber Push On）多芯推拉式光纖跳線是替代數十根 LC 單芯跳線的核心方案。一根 MPO 可集成 4~144 芯光纖，大幅減少機柜布線雜亂、提升部署效率。本文從基礎參數、主流芯數、光模塊匹配、極性、公母頭等維度完整拆解，工程選型不再踩坑。

MPO 跳線基礎核心參數概念 芯數：決定并行傳輸通道上限

MPO 連接器依靠 MT 插芯承載多根光纖，行業標準化芯數分為4/8/12/16/24/48/72/144 芯，分為單排結構（4/8/12/16 芯）、雙排結構（24/48 芯及以上）。芯數直接對應光模塊收發通道數量，是選型第一標準。

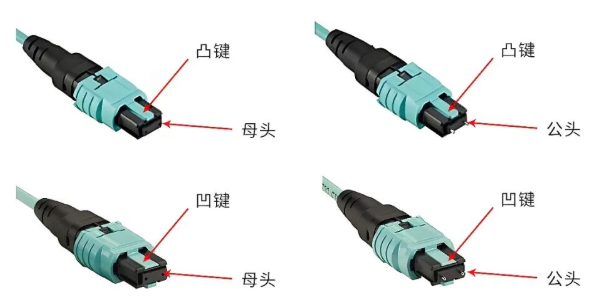

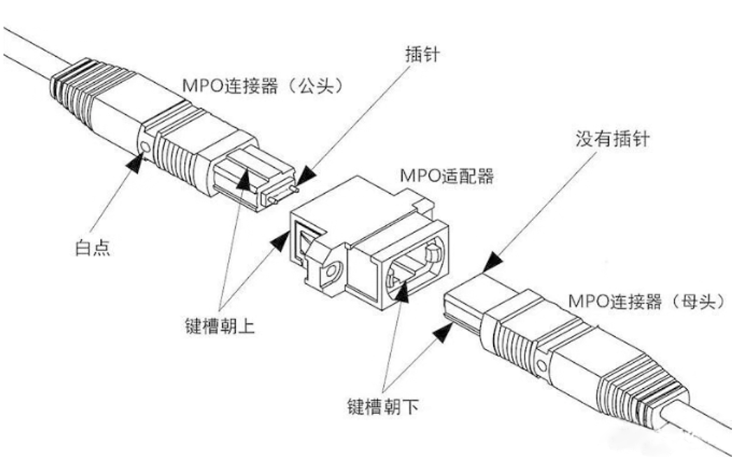

公頭 Male / 母頭 Female（PIN 針區分）

公頭 MPO：插頭帶 2 根金屬 PIN 導針；所有 SR4/SR8 并行光模塊端口均為公頭。

母頭 MPO：插頭帶 PIN 針插孔；跳線、MPO 配線盒、分支線為母頭。

硬性規則：只能公頭對接母頭；公對公、母對母強制插拔會撞斷 PIN 針，直接報廢光模塊接口與跳線。

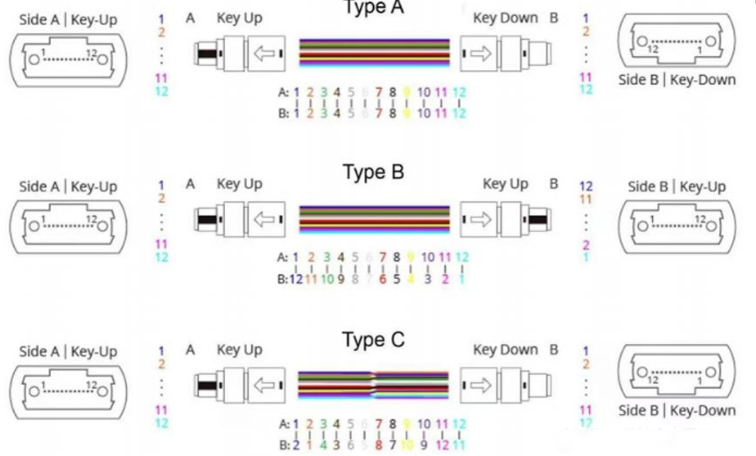

三大極性 Type A/B/C（保證 Tx/Rx 信號互通）

信號傳輸要求一端發射（Tx）必須對接另一端接收（Rx），極性控制纖芯排序，TIA-568 行業標準分為 3 類：

1. Type A（直通型） 兩端 Key 鍵朝向相反，纖序一一對應（1?1、2?2…12?12），多用于配線盒內轉接。

2. Type B（交叉型，機房最常用） 兩端 Key 鍵同向，纖序完全倒置（1?12、2?11…12?1），交換機直連服務器、光模塊互聯默認選用 B 型。

3. Type C（成對交錯型） 每兩根纖芯一組互換（1?2、3?4），多用于 MPO 轉 LC 分支線、高密度配線機柜。

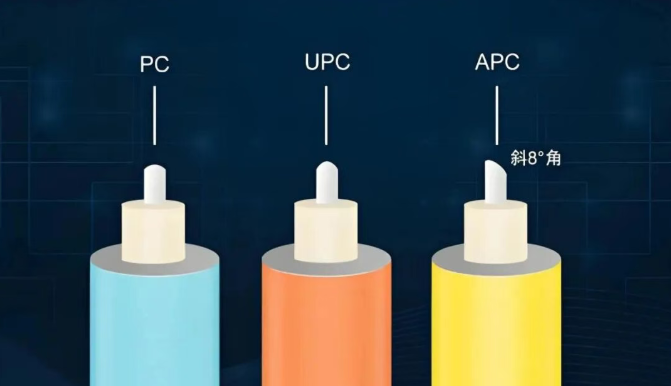

4. 端面研磨（多模 / 單模區分）UPC 平面研磨：OM3/OM4/OM5 多模 MPO 跳線通用，反射損耗低，850nm VCSEL 光模塊標配。APC 斜 8° 研磨：OS2 單模 MPO 專用，消除長距單模反射干擾，1310/1550nm 單模 400G/800G DR4/DR8 光模塊必須使用 APC 端面。

5. 光纖類型匹配MPO 跳線分多模（OM1/OM2/OM3/OM4/OM5）、單模 OS2：AI 機房短距 TOR 互聯：850nm 多模 MPO（OM4/OM5）；園區骨干、長距機房互聯：1310nm 單模 OS2 MPO。

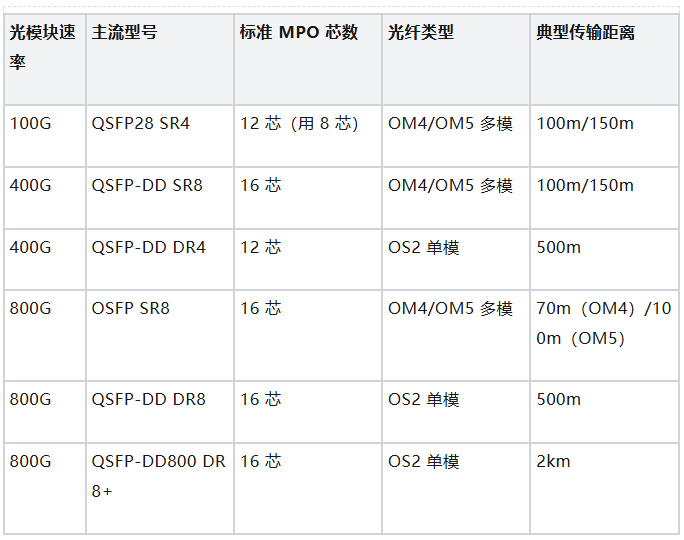

主流 MPO 芯數規格、速率、光模塊完整對應關系

1. 4 芯 MPO（小眾存量款）結構：單排 4 芯；適用：老舊 40G 單通道短距鏈路、5G 基站前傳；匹配模塊：早期低速 40G QSFP + 簡易版本，當前 AI 算力機房基本淘汰。

2. 8 芯 MPO通道邏輯：4 收 4 發，完整支撐 4 組雙向光通道；匹配光模塊：40G QSFP+ SR4、100G QSFP28 簡易版、50G SFP56 并行模塊；場景：中小型 IDC、40G 傳統機房改造，AI 新集群極少單獨使用。

3. 12 芯 MPO（傳統數據中心通用主力）

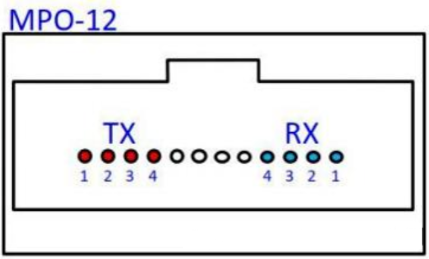

通道邏輯：使用中間 8 芯做 4 收 4 發傳輸，剩余 4 芯預留冗余備用；匹配光模塊：100G QSFP28 SR4（多模 850nm，AI 機房存量主力）；200G SR4、400G DR4 單模并行模塊；適用場景：100G 服務器 TOR 交換機互聯、中小型算力集群，性價比最高，存量機房改造首選。

4. 16 芯 MPO（800G/1.6T AI 算力新標準）

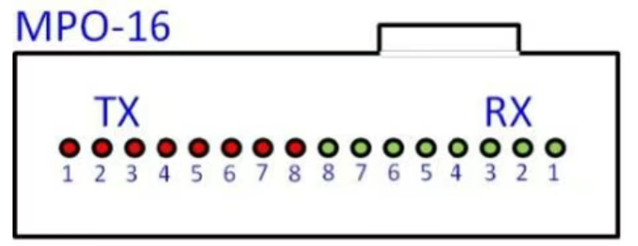

通道邏輯：完整 8 收 8 發雙向通道，無閑置冗余；

匹配光模塊（AI 集群主流）：400G QSFP-DD SR8；800G OSFP/QSFP-DD SR8、DR8；1.6T SR8.2 新一代超高速光模塊；

適用場景：新建 AI 大算力機房、GB200 GPU 集群 NVLink 互聯、800G/1.6T 葉脊架構交換機，2026 年新建算力中心標配規格。

選型避坑要點

1. 芯數優先匹配光模塊通道 800G/1.6T 并行光模塊必須選 16 芯 MPO，12 芯無法完整跑滿 8 通道，強行使用會帶寬減半、丟包。

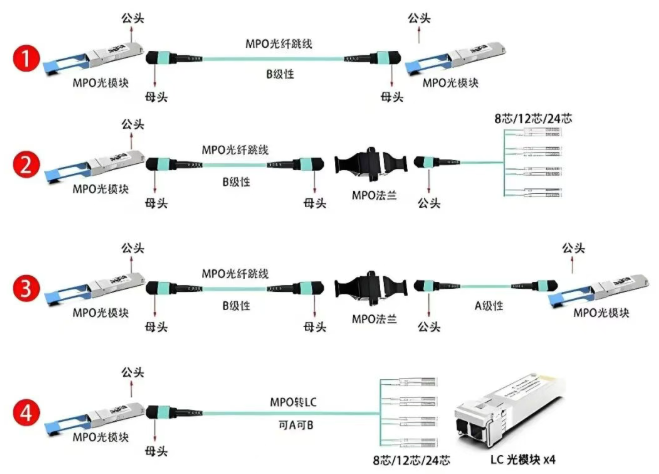

2. 公母頭配對不可混淆 光模塊端口為公 PIN 針，因此兩端直連跳線必須是母頭 MPO；配線盒轉接時注意公母配套。

3. 算力機房統一選 Type B 極性 交換機到服務器直連鏈路全部采購 Type B 交叉型，避免 Tx/Rx 顛倒導致鏈路不通。

4. 多模 / 單模端面不能混用 多模 UPC 跳線插單模 APC 光模塊會產生巨大反射損耗，高速鏈路頻繁誤碼。

5. AI 新集群優先 16 芯 MPO 未來 1.6T/3.2T 光模塊均基于 16 芯 8 通道架構，新建機房直接部署 16 芯，避免后期重新布線。

MPO 跳線的核心選型邏輯是光模塊速率決定芯數，傳輸距離決定光纖類型，對接設備決定公母頭與極性。傳統 100G 存量機房以 12 芯 MPO 為主流，而當下新建 AI 算力集群，800G、1.6T 高速互聯已全面切換 16 芯 MPO 方案；24 芯及以上規格僅用于機房主干高密度匯聚，不直接對接服務器光口。理清芯數對應關系，既能減少布線成本，也能保障 AI 算力網絡長期穩定擴容。
